この高度なBMSテスターは、1～32直列のリチウム電池パックに対応し、300A充電および600A放電に対応しています。過充電、過放電、過電流、短絡、バランス調整など、BMS機能を高速かつ高精度にテストします。EV、エネルギー貯蔵システム、産業用バッテリーモジュールなどの高出力バッテリーアプリケーションに最適です。
ブランド :
ACEYカスタマイズ :
OEM&ODM Available注文(MOQ) :
1 Setコンプライアンス :
CE Certified支払い :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc保証 :
One Year Warranty With Lifetime Support製品の起源 :
Chinaパッケージ :
Internal: Anti-Collision Protectio, External: Plywood Case出荷 :
By Air, Sea, Express, etc.1-32S BMSテスター 300A充電600A 退院
機能紹介
1) 1-32シリーズ バッテリー管理システムテスター高度な自動化、高速テストing スピードと高いテストing 正確さ。 テスト関数 過剰請求 保護、過充電回復、過放電 保護、過放電回復、過電流 保護 （過充電電流および過放電電流）、内部抵抗、自己消費、短絡保護、過充電保護時間、過電流保護時間、過放電保護時間、バランス電流、バランス電圧 等
2) MCN バッテリー、LiFeO4 バッテリー、コバルト酸バッテリーの BMS をテストできます。
3) このマシンはコンピューターに接続する必要があり、システムには通常 XP システムが必要であり、テスターとコンピューターのインターフェイスは RS232 です。
技術的パラメータ
（1） 入力電源: 180〜240V 50/60HZ、力: 700W
（2） 標準電源：AC 220V/50Hz、範囲：±10%
（3） 充電と放電の電圧：5000mV ~160000mV
（4） この機械が充電および放電しているときに電圧範囲をテストおよび設定できます..
（5） 電流精度：：±(0.1%FS+0.1%RD)
（6） 電圧 精度±(0.1%FS+0.1%RD)
（7） 電流分解能：1mA （最小単位）
（8） 電圧 分解能：1mV （最小単位）
（9） サイクル：1～9999
（10） ログ機能により、テストの全プロセス中の操作記録や例外記録など、テストプロセスのトレーサビリティに使用できます。
（11） データ処理、ヒューマンマシンインターフェース
（12） Eエクスポートデータ 構成:Excel
（13） インタフェース：RS232
（14） 精度校正/ソフトウェア校正
（15） スキャンコードスタート機能付き
（16） MESシステム接続
テスター機能
いいえ。 | 関数 | 範囲 | 正確さ | ユニット |
1 | 単一セルの自家消費 | 0～500 | ±0.1 | uA |
2 | 自家消費 | 0～5000 | ±1 | uA |
3 | 過充電電圧 | 500～5000 | ±1 | mV |
4 | 過充電回復電圧 | 500～5000 | ±1 | mV |
5 | 過充電電圧保護遅延 | 0～10000 | ±1 | mS |
6 | 過放電電圧 | 500～5000 | ±1 | mV |
7 | 過放電回復電圧 | 500～5000 | ±1 | mV |
8 | 過放電電圧保護遅延 | 0～10000 | ±1 | mS |
9 | 過充電保護電流保護値 | 0.1～300 | ±0.01 | A |
10 | 過充電保護電流保護遅延 | 0～20000 | ±1 | mS |
11 | 過放電保護電流保護値 | 0.1～600 | ±0.01 | A |
12 | 過放電保護電流保護遅延 | 0.1～20000 | ±1 | mS |
13 | イコライゼーション機能 開放電圧 | 500～5000 | ±1 | mV |
14 | 均等化電流 | 1～500 | ±1 | mA |
15 | 充電電流 | 0.1～300 | ±0.01 | A |
16 | 放電電流 | 0.1～600 | ±0.01 | A |
17 | 充電時間 | 0～100 | ±1 | S |
18 | 放電時間 | 0～100 | ±1 | S |
19 | 単一セルの自己消費の違い | 0～500 | ±0.1 | uA |
20 | 抵抗 | 0～999 | ±1 | mΏ |
21 | 短絡保護時間 | 0～5000 | ±1 | uS |
22 | 短絡電流 | 1000 | N | A |
23 | 単一セルの充電電圧 | 500～5000 | ±1 | mV |
24 | 単セルの放電電圧 | 500～5000 | ±1 | mV |
25 | 開回路電圧 | 160000 | ±1 | mV |
26 | 電圧アナログの数 | 32 | 0 | PCS |
メインループテストのパラメータ
プロジェクト | パラメータ |
電圧 | 160000mV |
電圧分解能 | 1mV |
Vlotage 正確さ | ±0.1% |
放電電流 | 0.1A～600A |
現在 解決 | 1mA |
現在の精度 | ±（0.1%） |
他の | 充電回路と放電回路は完全に分離されている |
各シリーズセルのパラメータ
プロジェクト | パラメータ |
各セルの出力電圧 | 500mV ~ 5000mV |
各セルの入力電圧 | 500mV～5000mV |
電圧分解能 | 1mV |
Vlotage 正確さ | ±0.05% |
均等化電流 | 500mA |
パワーボックスのパラメータ（過電流）
プロジェクト | パラメータ |
制御されたアナログ電流範囲 | 0.1A -600A |
制御されたアナログ電流 正確さ | ±0.1% |
最大出力電圧 | 5000mV |
その他のパラメータ
プロジェクト | パラメータ |
消費電流測定範囲 | 1～5000uA |
消費電流測定 解決 | 0.1μA |
抵抗 | ACIR：0～999分 |
保護時間 | 過電流保護時間:0～999ミリ秒; 短絡保護時間：0-999us |
1チャンネル信号電圧出力： | 500約5000mV |
西暦/日 | AD：16ビット DA：16ビット |
放電モデル | CC |
24個のアナログセル | 入出力:500約5000mV、 電圧精度:±0.1% |
C通信速度 | 2チャンネル SBS コミュニケーション レート：10～100Kbps |
その他 | 電圧サンプル:0～5000mV 正確さ:±0.1% |
保護機能 | 総合保護（逆接続保護、電圧下限保護、電圧上限保護、電流上限保護を含む）、CC充電保護（異常電圧傾向保護、異常充電電流変動保護、異常電圧変動保護）、CC放電保護（電圧傾向異常保護、放電電流変動異常保護、電圧変動異常保護を含む） |
Cコミュニケーション | インタフェース RS232/DB9 C通信速度 インタフェース：38400 機器のすべての通信ポートは絶縁されており、雷保護設計が施されています。 |
回路構造 | モジュール構造で、スペアパーツや予備部品を適宜交換・修理できます。 |
機械 a建築 | 分割キャビネット |
安全レベル | EN60950、GB4943 |
ノイズ | に従って IEC62040-3、≤70dBA |
保護の程度 | IP20 |
色 | 実際の状況によります |
雷保護 | GB17626 レベル:II |
冷却 | 強制空冷、出口間のスペースは少なくとも20cm そして エントリ |
始動パルス電圧 | 設備試験において、実行プロセス開始時の最大許容パルス電圧≤（設定試験ストリング数 * 設定単一電圧）* 110%、T≤500uS；
|
スタートパルス 現在 | 機器試験の場合、過電流試験プロセス開始時の最大許容パルス電流は、設定された過電流保護値の上限値*120%以下、T≤1mS |
配線方法 | スプリング圧着 |
消費電流測定範囲 | 2チャンネル SBS コミュニケーション レート：10～100Kbps |

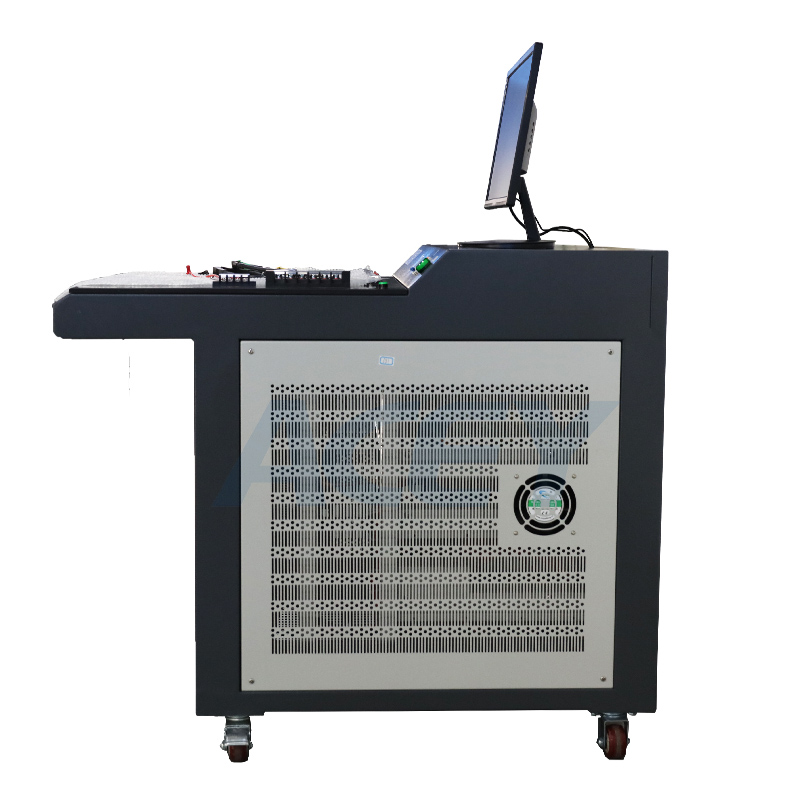

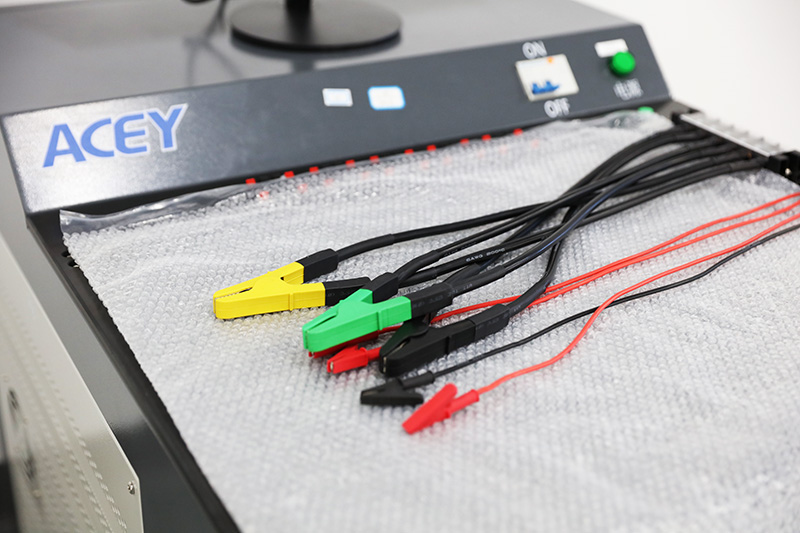

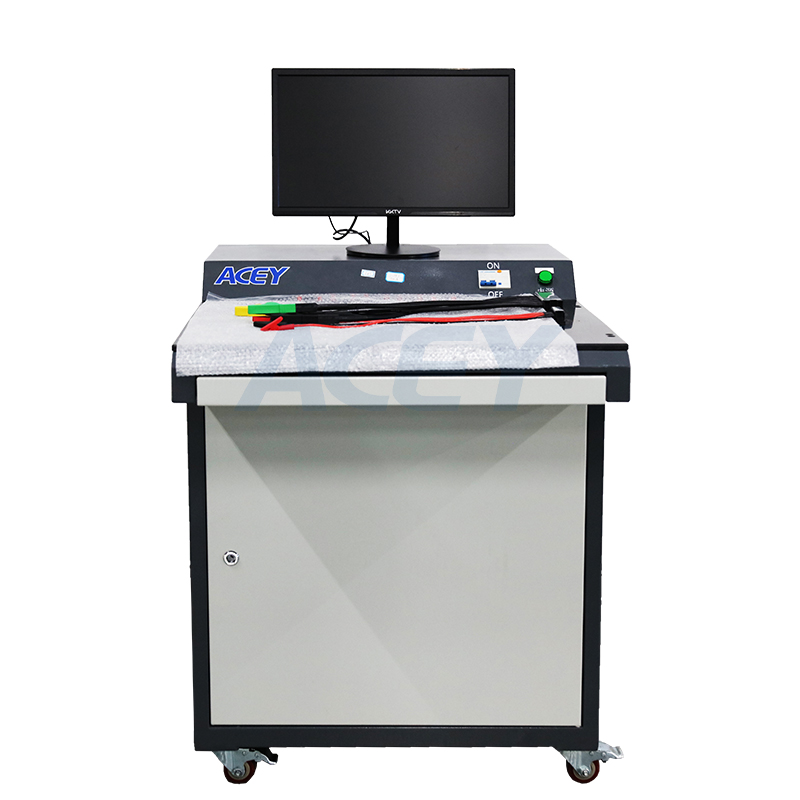

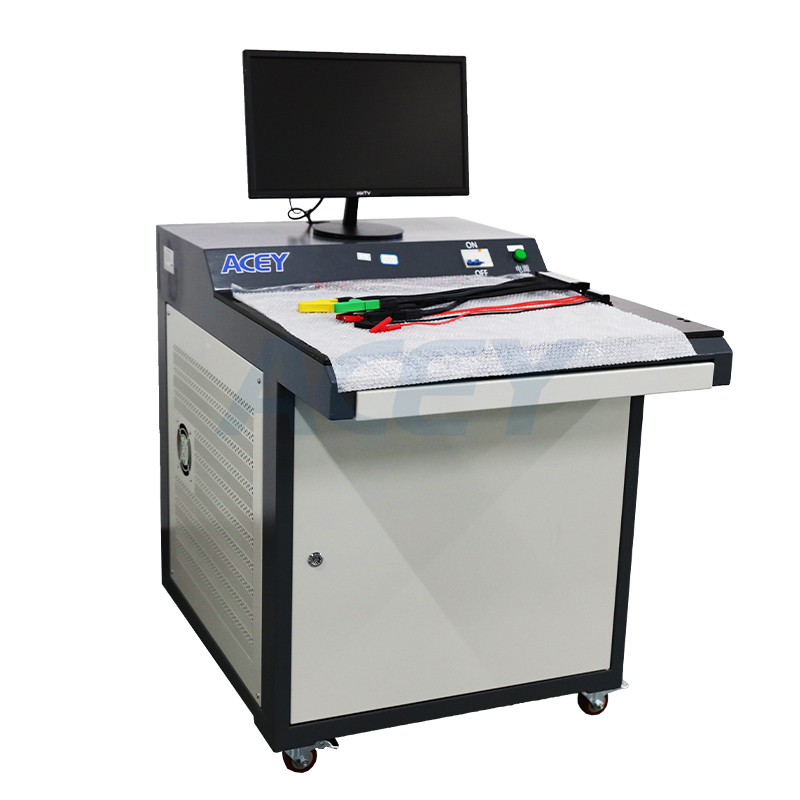

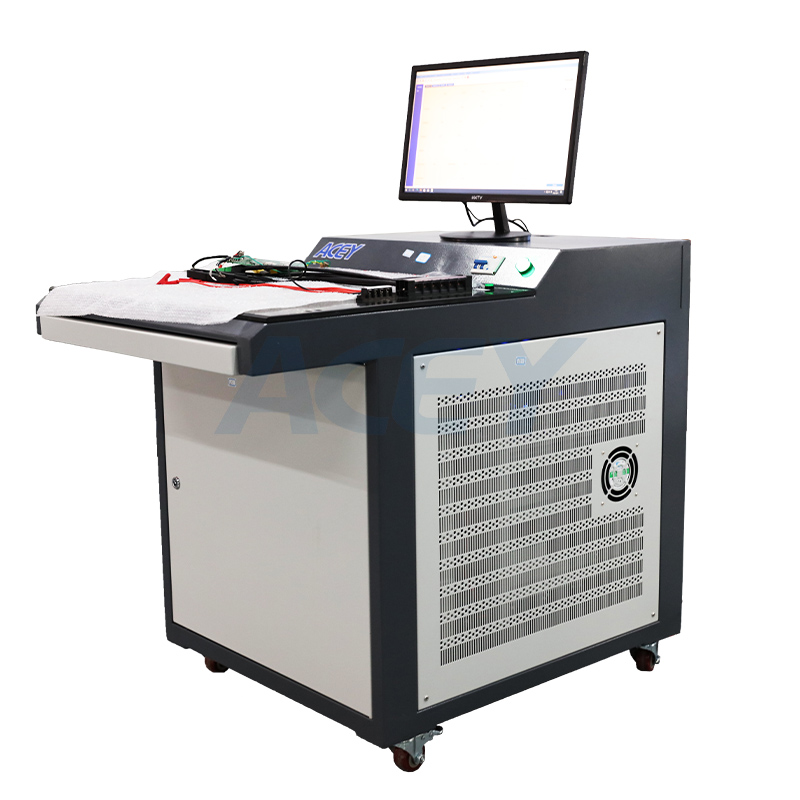

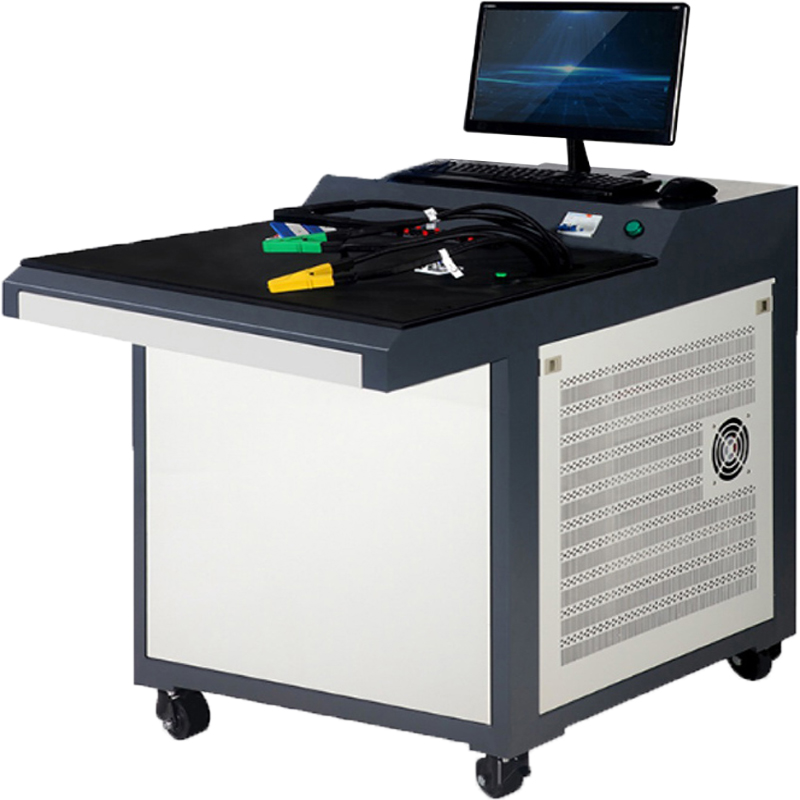

Pr製品展示
