このBMSテスターは、1～24直列のリチウム電池パックに対応し、最大300Aの充電と400Aの放電が可能です。過充電、過放電、過電流、短絡、バランス調整など、主要な保護パラメータを迅速かつ正確にテストできます。円筒形およびパウチ型電池モジュールの高出力BMS検証に最適です。
ブランド :
ACEY商品番号。 :
ACEY-BP24-300A400Aカスタマイズ :
OEM&ODM Available注文(MOQ) :
1 Setコンプライアンス :
CE Certified支払い :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc保証 :
One Year Warranty With Lifetime Support製品の起源 :
Chinaパッケージ :
Internal: Anti-Collision Protectio, External: Plywood Case出荷 :
By Air, Sea, Express, etc.1-24 BMSテスター 300A充電、400A放電
機能紹介
1) 1-24 シリーズ バッテリー管理システムテスター高度な自動化、高速テストing スピードと高いテストing 正確さ。 テスト関数 過剰請求 保護、過充電回復、過放電 保護、過放電回復、過電流 保護 （過充電電流および過放電電流）、内部抵抗、自己消費、短絡保護、過充電保護時間、過電流保護時間、過放電保護時間、バランス電流、バランス電圧 等
2) MCN バッテリー、LiFeO4 バッテリー、コバルト酸バッテリーの BMS をテストできます。
3) このマシンはコンピューターに接続する必要があり、システムには通常 XP システムが必要であり、テスターとコンピューターのインターフェイスは RS232 です。
デバイスの利点
1. サイクル：サイクル回数：1～9999回
2.実験室モードでは、セクションの電圧値を任意に調整できます
3 充電電流と放電電流を連続的に供給できます。
4. プログラミングを使用して、デバイスは保護ボードの各インジケータのサイクル数を中断することなく実行します。
5. ログ追跡、ログ機能により、テストの全プロセスの操作記録、異常記録を含め、テストプロセスのトレーサビリティに使用できます。
6. データ処理、ヒューマンマシンインターフェース
7. テストデータは EXCEL ファイルに保存されます。
8. デバイスとホストコンピュータ間のインターフェースには RS232 インターフェースが使用され、安定性とリアルタイムのデータ取得が保証されます。
9. 精度校正/ソフトウェア校正
10.スイープコードスタート機能付き
11. MESシステムインターフェース
12. アクティブイコライゼーション（カスタマイズ可能）
13. 均等化電流（カスタマイズ可能）
14. 通信プロトコルテスト（オプション）
テスター機能
いいえ。 | 関数 | 範囲 | 正確さ | ユニット |
1 | S自己消費 単一細胞の | 0～500 | ±0.1 | uA |
2 | S自己消費 | 0～5000 | ±1 | uA |
3 | 過充電電圧 | 500～5000 | ±1 | mV |
4 | O過充電回復 電圧 | 500～5000 | ±1 | mV |
5 | 過充電電圧保護遅延 | 0～10000 | ±1 | mS |
6 | Overディス充電 電圧 | 500～5000 | ±1 | mV |
7 | Overディス充電回復 電圧 | 500～5000 | ±1 | mV |
8 | 以上ディス充電電圧保護遅延 | 0～10000 | ±1 | mS |
9 | 過充電保護電流保護値 | 0.1～300 | ±0.01 | A |
10 | 過充電保護電流保護 遅れ | 0～20000 | ±1 | mS |
11 | 以上ディス充電保護電流保護値 | 0.1～400 | ±0.01 | A |
12 | 以上ディス充電保護電流保護 遅れ | 0.1～20000 | ±1 | mS |
13 | イコライゼーション機能 開放電圧 | 500～5000 | ±1 | mV |
14 | イコールジンギング電流 | 1～500 | ±1 | mA |
15 | 充電電流 | 0.1～300 | ±0.01 | A |
16 | 放電電流 | 0.1～300 | ±0.01 | A |
17 | 充電時間 | 0～100 | ±1 | S |
18 | 放電時間 | 0～100 | ±1 | S |
19 | 単一細胞の違いエルフ消費e | 0～500 | ±0.1 | uA |
20 | 抵抗 | 0～999 | ±1 | mΏ |
21 | 短絡保護時間 | 0～5000 | ±1 | uS |
22 | 単一セルの充電電圧 | 500～5000 | ±1 | mV |
23 | 単セルの放電電圧 | 500～5000 | ±1 | mV |
24 | 開回路電圧 | 120000 | ±1 | mV |
25 | 電圧アナログの数 | 24 | 0 | PCS |
メインループテストのパラメータ：
プロジェクト | パラメータ |
電圧 | 120000mV |
電圧分解能 | 1mV |
Vol日付 正確さ | ±0.1% |
放電電流 | 0.1A～400A |
現在 解決 | 1mA |
現在の精度 | ±（0.1%） |
他の | 充電回路と放電回路は完全に分離されている |
各シリーズのパラメータes 細胞：
プロジェクト | パラメータ |
各セルの出力電圧 | 500mV ~ 5000mV |
In各セルの電圧をかける | 500mV～5000mV |
電圧分解能 | 1mV |
Vol日付 正確さ | ±0.05% |
均等化電流 | 500mA |
パワーボックスのパラメータ（過電流t)：
プロジェクト | パラメータ |
制御可能なアナログ電流範囲 | 0.1A -400A |
制御可能なアナログ電流精度
| ±0.1% |
最大出力電圧
| 5000mV |
その他のパラメータ：
プロジェクト | パラメータ |
消費電流測定範囲 | 1～5000uA |
消費電流測定 解決 | 0.1μA |
抵抗 | ACIR: 0～999分 |
保護時間 | 過電流保護時間:0～999ミリ秒; 短絡保護時間：0-999us |
1チャンネル信号電圧出力： | 500約5000mV |
西暦/日 | AD：16ビット DA：16ビット |
放電モデル | CC |
24個のアナログセル | 入出力:500約5000mV、 電圧精度raサイ:±0.1% |
C通信速度 | 2チャンネル SBS コミュニケーション レート：10～100Kbps |
その他 | 電圧サンプル:0～5000mV 正確racy:±0.1% |
保護機能 | 総合保護（逆接続保護、電圧下限保護、電圧上限保護、電流上限保護を含む）、CC充電保護（異常電圧傾向保護、異常充電電流変動保護、異常電圧変動保護）、CC放電保護（電圧傾向異常保護、放電電流変動異常保護、電圧変動異常保護を含む） |
Cコミュニケーション | インタフェース RS232/DB9 C通信速度 インタフェース：38400 機器のすべての通信ポートは絶縁されており、雷保護設計が施されています。 |
回路構造 | モジュール構造で、スペアパーツや予備部品を適宜交換・修理できます。 |
機械 a建築 | 分割キャビネット |
安全レベル | EN60950、GB4943 |
ノイズ | に従って IEC62040-3、≤70dBA |
保護の程度 | IP20 |
色 | 実際の状況によります |
雷保護 | GB17626 レベル:II |
冷却 | 強制空冷、出口間のスペースは少なくとも20cm そして エントリ |
始動パルス電圧 | 設備試験において、実行プロセス開始時の最大許容パルス電圧≤（設定試験ストリング数 * 設定単一電圧）* 110%、T≤500uS； |
スタートパルス 現在 | 機器試験の場合、過電流試験プロセス開始時の最大許容パルス電流は、設定された過電流保護値の上限値*120%以下、T≤1mS |
配線方法 | スプリング圧着 |

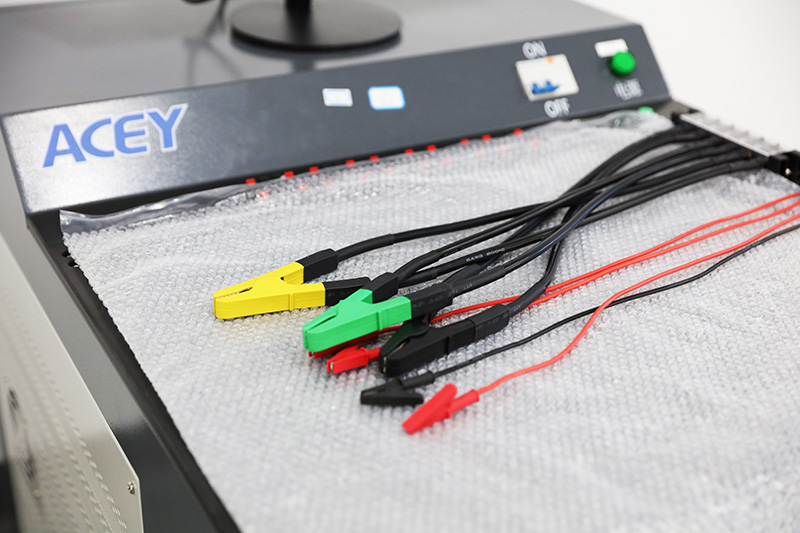

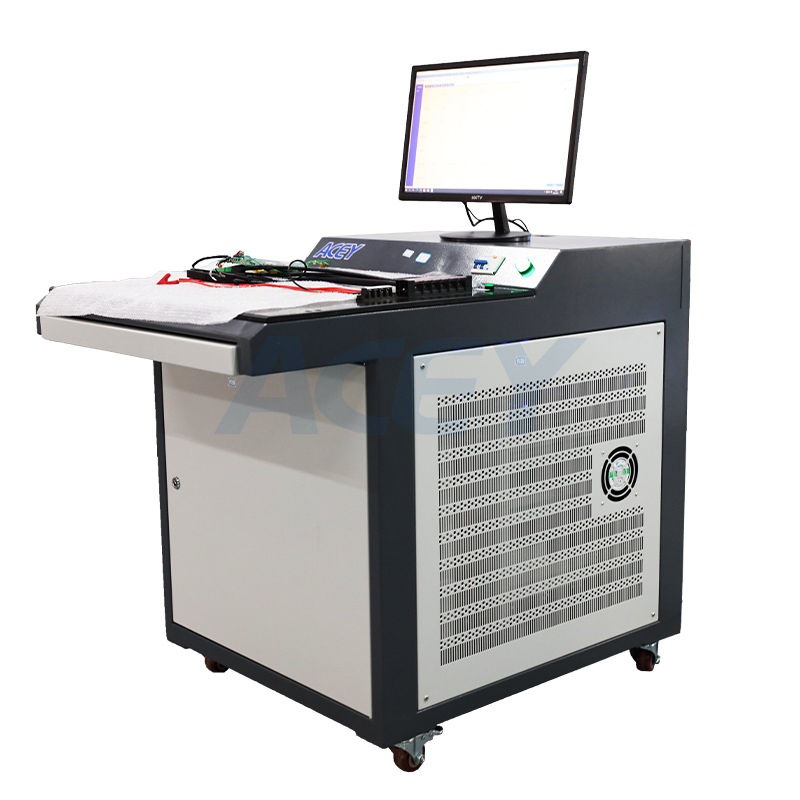

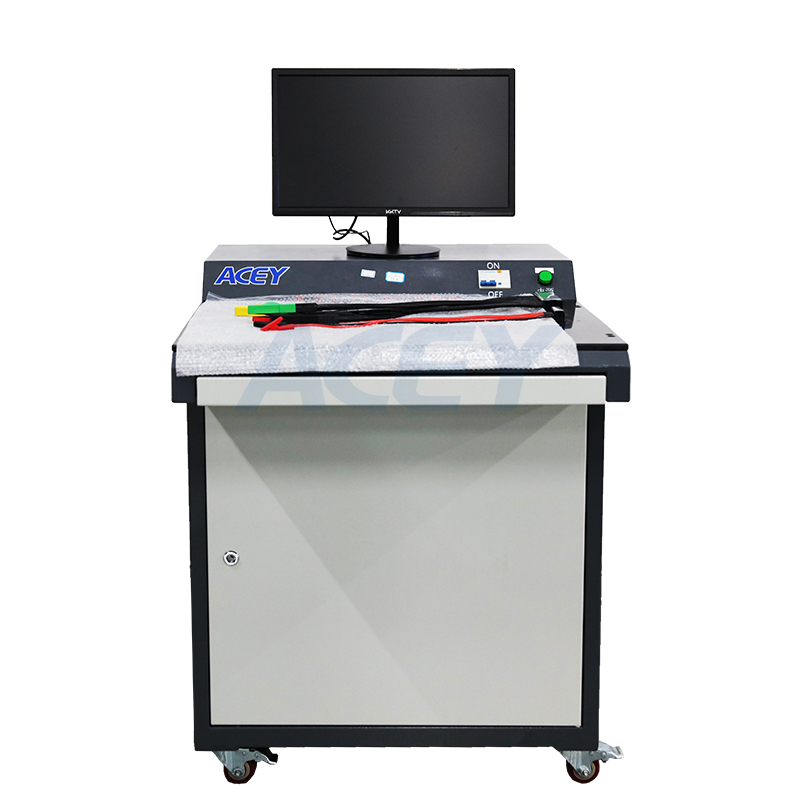

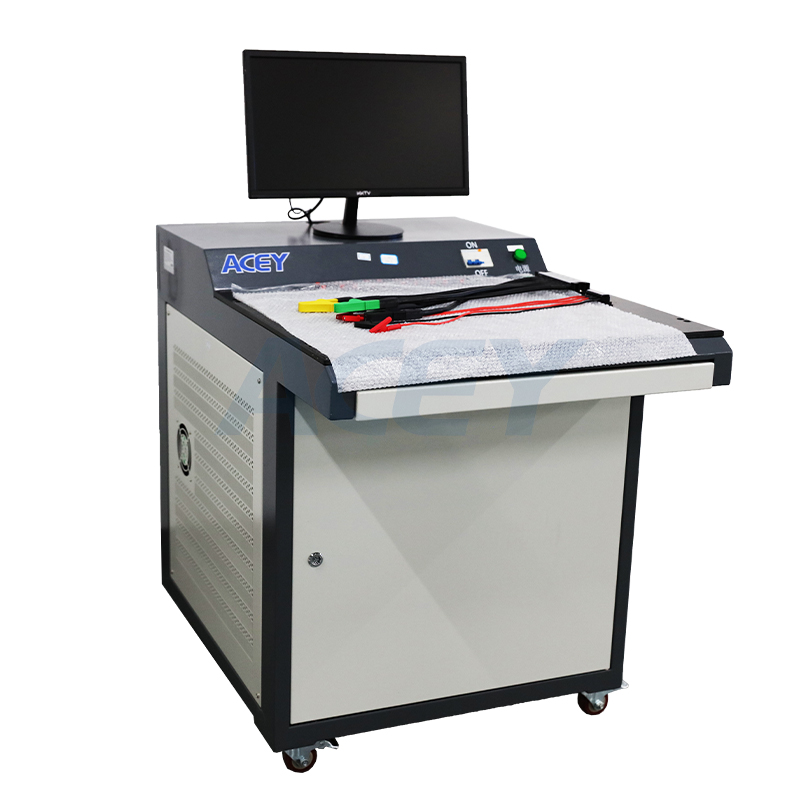

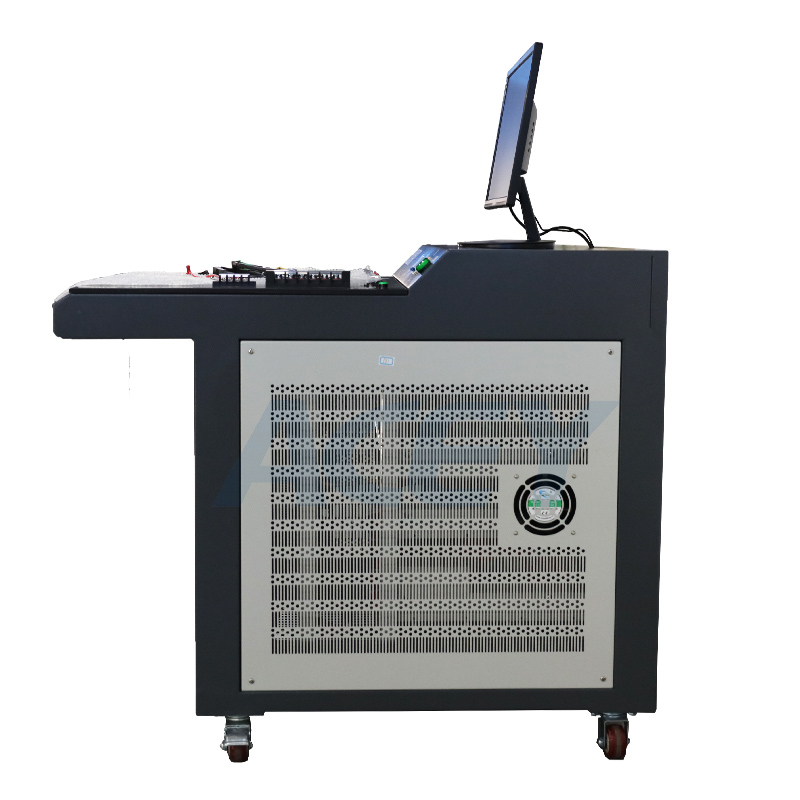

Pr製品展示
